支持高速傳輸 0.5mm間距 浮動連接器 “DT系列”高堆疊型 KEL連接器新種類發售
1.產品概要
kel公司將包括DT系列在內的浮動連接器定位為戰略產品，并積極計劃擴充其種類。作為其中的一環，此次新發售將插座側的堆疊高度提高10mm的類型，以及插頭側堆疊高度為15mm的類型。（嵌合時的堆疊高度為25mm）
通過將此次發售的提高10mm的插座與現有堆疊高度20mm用插頭組合，可實現最大30mm堆疊高度的高堆疊。使用此次發售的提高10mm的插座進行堆疊連接時，可以支持18mm～30mm的堆疊高度，與現有產品組合后，整個DT系列中可以支持的堆疊高度為8mm～30mm的16種。極數因產品類型而異，現有30極～240極的10種。堆疊連接的嵌合組合將近100種，可滿足廣泛的需求。堆疊連接品的堆疊高度/極數的種類詳情請參照“3.DT系列（堆疊連接品）種類一覽表”。
此次發售的插座側提高10mm的產品的特點是支持相當于8Gbps的高速串行傳輸，實現了純傳輸。（現有的DT系列相當于4Gbps）
在浮動量方面，與現有的DT系列在XY方向上±0.5mm相比，使用提高10mm的產品時，可以應對2倍的浮動量，即XY方向±1.0mm，可以比以前更好地解決嵌合時的誤差和基板安裝錯位等問題。
盡管提升了規格，但與現有的DT系列相比，基板占用面積更小，即使在狹小的基板中也能滿足客戶的基板設計需求。
本公司今后也將繼續擴展種類，進一步豐富產品陣容，提供支持高速傳輸?shù)?strong>浮動連接器以滿足客戶需求。
2.特點
●支持高速傳輸?shù)?.5mm間距浮動連接器。
●傳輸特性為支持相當于8Gbps的高速串行傳輸。
●確保在XY方向上有±1.0mm的高浮動量。
●有效嵌合長度為1.5mm的高可靠性設計。
●支持堆疊高度為8mm～最大30mm的16種。
●極數備有從30極到最大240極的10種。
（堆疊高度及極數的詳情請參照下一項的種類一覽表）

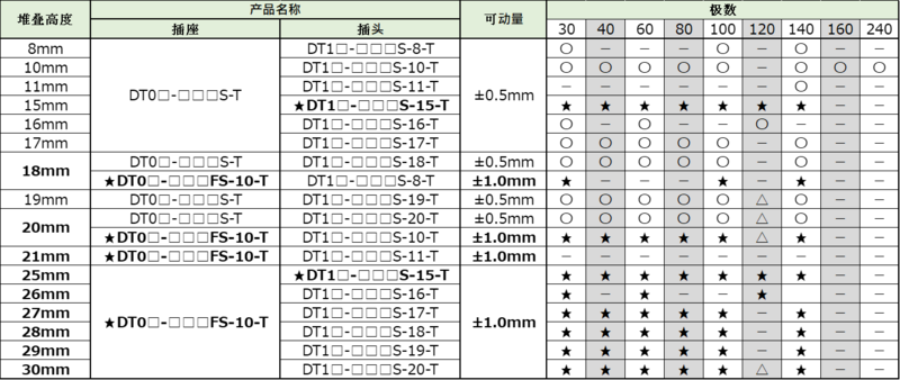

3.DT系列 種類一覽表
★新追加支持產品 △可用原型
4.對象設備
車載設備市場、FA相關市場、游戲設備市場、醫療設備市場、成像設備市場、通信設備市場、各種小型設備
5.產品規格
■絕緣體材質：LCP（含玻璃纖維）UL94V-0材，黑色
■觸點材質：銅合金
■觸點表面：底面鍍鎳、表面鍍金
■固定件材質：銅合金
■固定件表面：（插座側）底面鍍鎳、表面鍍金
（插頭側）底面鍍鎳、表面鍍錫
■防塵膠帶：聚酰亞胺
■額定電流：每個端子0.5A（DT0□-□□□FS-10-T嵌合時）
每個端子0.4A（DT0□-□□□S-T嵌合時。但是，同時通電時為140極以下。）
■接觸電阻：80mΩ以下
■耐電壓：AC200V、1分鐘
■絕緣電阻：DC250V、100MΩ以上
■使用溫度范圍：-40ºC~+105ºC
